市光工業製SAFETY VISIONカメラモニターシステムが装置型式指定(自マーク)を取得しました。
詳しくはこちら
従来バックアイカメラはアナログ式が⼀般的だったが、現在発売されるカメラはほぼデジタル式に置き換わってきた。
画像が鮮明、暗くても⾒えやすい、広⾓カメラで死⾓が少ないなど、アナログ式と⽐較し安全への貢献度がより⾼くなっている。
2023年3⽉、市光⼯業のデジタルカメラモニターに新たなラインナップが追加。これまでの⼤型8インチHDカラーモニターに加え、このたび使いやすい7インチタイプが登場した。
これはアナログカメラ⽤7インチモニター「ST-900」※の後継機である。※「ST-900」は廃番
アナログとデジタルで⽐較をすると⼀⽬瞭然で、同じ7インチでもデジタルの⽅が、かなり視野⾓も広く、かつ、鮮明で夜間や⾬天時も関係なく⾒えやすい。
得られる情報量が圧倒的に多く、安全運転を強く⽀援するものとなっている。

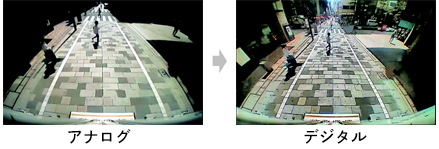

アナログとデジタルの⽐較
＜同じ場所での画像＞
デジタルの⽅が鮮明で視野⾓が広い
アナログ映像
デジタル映像
デジタルカメラモニターシステムの特徴
１ HD123万画素の鮮明な映像
アナログカメラのの30万画素から123万画素になり、映像が綺麗で格段に見やすくなっています。
２ 耐久・耐震・耐衝撃性に優れた信頼性のカメラボディ
夜間・雨天時も視認性がUPし、さらに好みの明るさ・色合い・色彩に調整が可能です。
逆光やトンネルの出入り口の視認性も向上しています。
HD123万画素の鮮明な映像

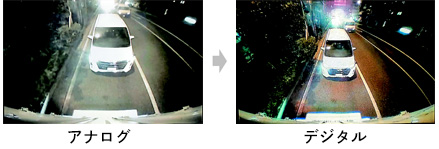

光の明暗に関係なく見えやすい

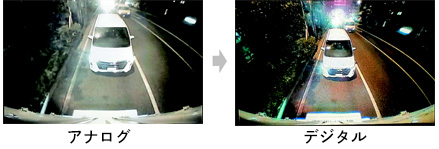

夜間でも明暗差は少なく明るい映像
街灯のない夜道も視認性が向上

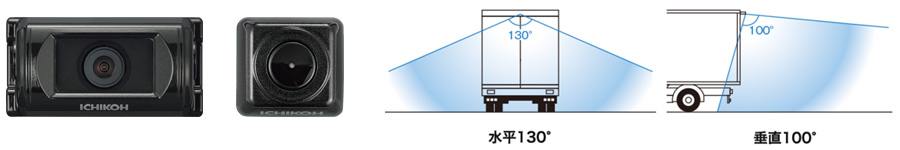

３ 水平約130° 垂直約100°の広角カメラでより視界を確保
現行カメラ（水平約96° 垂直約115°）に比べ、広角な視界を確保し、HDモニターにより鮮明な映像を映し出します。
ラインナップ
モニターシリーズ
7型HDカラーモニター
HT-200
| 寸法 | W196.8×H111×D50mm |
|---|---|
| 画像表示 | 7インチ W153.6×H86.6mm |
| 出力映像 | 正像 / 鏡像（切替可能） |
| 重量 | 約500g |
| 電源 | 12V / 24V共用 |
8型HDカラーモニター
HT-100
| 寸法 | W218×H127.5×D50.1mm |
|---|---|
| 画像表示 | 8インチ W175.1×H98.5mm |
| 出力映像 | 正像 / 鏡像（切替可能） |
| 重量 | 約500g |
| 電源 | 12V / 24V共用 |
カメラシリーズ
後方用カメラ
シャッター付HDカメラ
HX-220A
| 寸法 | W78×H40×D52.6mm |
|---|---|
| 重量 | 約190g |
| 視野範囲 | 水平:130°、垂直:95° |
※反転カメラあり
標準HDカメラ
HX-200A
| 寸法 | W78×H40×D51mm |
|---|---|
| 重量 | 約140g |
| 視野範囲 | 水平:130°、垂直:95° |
※反転カメラあり
小型HDカラーカメラ
HX-100A
| 寸法 | W28×H26×D28.5mm |
|---|---|
| 重量 | 約50g |
| 視野範囲 | 水平:約130°、垂直:約100° |
※反転カメラあり
サイドカメラ
小型HDカラー補助カメラ130°
HX-H30A
| 寸法 | W28×H26×D28.5mm |
|---|---|
| 重量 | 約50g |
| 視野範囲 | 水平:約130°、垂直:約100° |
小型HDカラー補助カメラ80°
HX-H80A
| 寸法 | W28×H26×D28.5mm |
|---|---|
| 重量 | 約50g |
| 視野範囲 | 水平:約80°、垂直:約55° |
好評のオプション製品
HD⽤マルチビジョンシステム
後⽅と左右側⽅をとらえる3台のカメラの映像を同時に１台のモニターで確認できます。
SS-300HD（12V/24V対応）
| 寸法 | W164×H30×D115.5mm |
|---|---|
| 重量 | 約490g |
| 電圧 | DC12V / 24V |
カメラセレクターシステム
後方と左右側方を捉える3台のカメラの映像を必要に応じてモニターで確認できます。
SS-400HD（12V/24V対応）
| 寸法 | W124×H30.3×D82.6mm |
|---|---|
| 重量 | 約250g |
| 電圧 | DC12V / 24V |

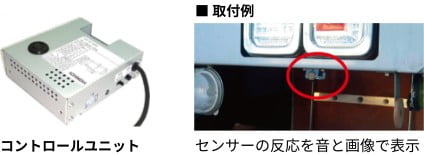

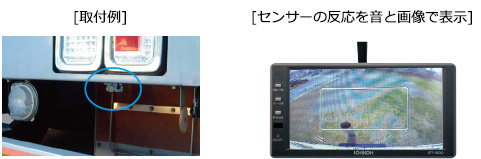

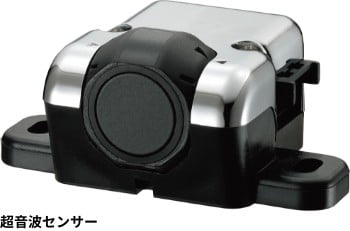

バックセンサー
BS-300HD
- ●音と表示で運転者に危険を警告します
- ●センサー接続数：最大8個(前方2個、後方下側4個、後方上側2個)
- ●検知距離は最大3.3m
- ●検知距離の切替が可能：最大1.0m、1.8m、2.5m、3.3mの4段階
※前方及び後方センサーの検知距離は、選択した設定値で共通です

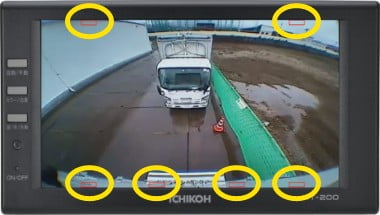

障害物検知時の表示イメージ
モニターの外周に警告表示を行います
（黄色〇の部分に表示されます）
| 検知レベル | 検知マーク |
|---|---|
| 未検知 |  |
| 検知レベル１段階 |  |
| 検知レベル２段階 |  |
| 検知レベル３段階 |  |
| 検知レベル４段階 |  |
