トラック輸送事業者の皆様へ SIDE & BACK VIEW SYSTEM サイド&バックビューシステム 死⾓を視界に変えるトラック⽤「左側⽅・後⽅確認」カメラシステムで死⾓ゼロへ

左（左側⽅〜左後⽅）が
死⾓になって起こる事故

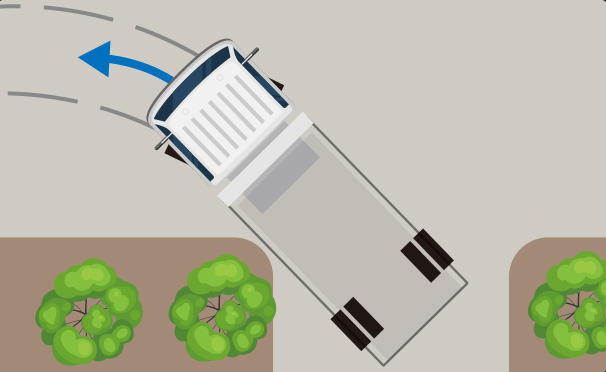

  • 内輪差による
    巻き込み事故

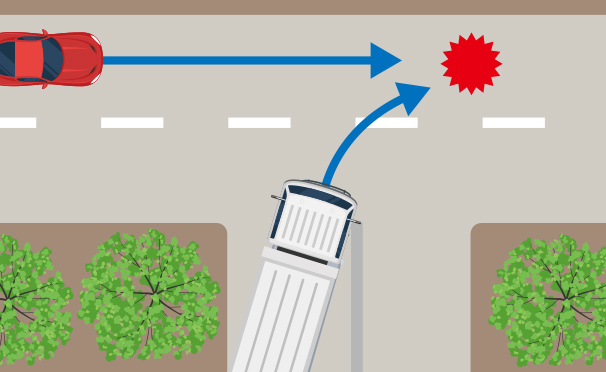

  • 右折時に左⽅より
    ⾼速で接近する
    ⾞両との事故

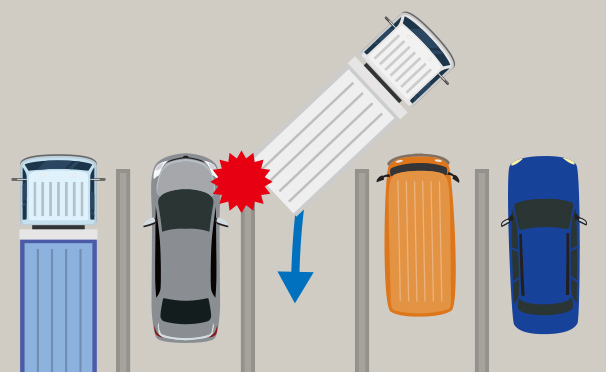

  • 後退時に⾞体左端に
    接触する事故

トラックの運転席からは⾞体の左側⽅〜左後⽅が確実な死⾓となり⾛⾏中に起こる多くの事故の原因となっています。

ちょっとした事故でも大きな影響が！
事故による経営リスク

  • 業務への影響

    • ・警察への出頭や被害者へのお詫びなど事後処理で業務ができない！（当事者・経営者）
    • ・職場全体の雰囲気が低下！従業員はもとより荷主にも重いムードが沈滞します。
    • ・事業者としても⺠事・刑事・⾏政上の法的責任を負うことも！

  • ⼈的・経済的影響

    • ・⾞両修理費の負担。
      また負傷者が発⽣することも。
    • ・被害者に対しての休業補償。死亡事故に発展した場合は多⼤な慰謝料が発⽣。
    • ・次年度以降の⾃動⾞保険料が増加！

「HD CAR VIEW SYSTEM(C-800)」の
カタログ請求・見積もり依頼はこちら

「バックビューシステム（C5000R）」の
カタログ請求・見積もり依頼はこちら

「サイドビュー」システムなら
死角が見える！

⾼性能サイドビュー＆バックカメラで
⾞両周辺の状況をクリアに把握可能。
危険を未然に察知し、
安全運転を強⼒にサポートします。

イメージ
振動にも⾬にも強い

Tough & Waterproof

アルミダイキャスト製の堅牢なボディに加えて
耐塩害コーティング、防⽔構造を採⽤。
さらにレンズ前⾯をガラスで保護。
優れた密閉性で
⾼圧洗浄や豪⾬もシャットアウトします。

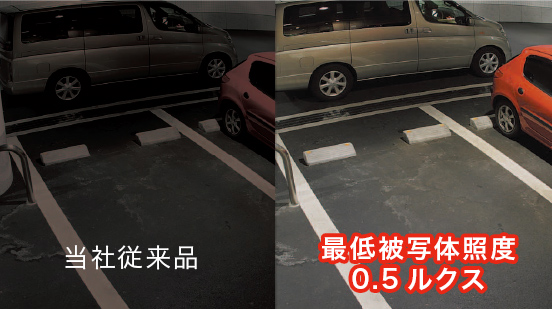

暗い所でもクッキリ⾼感度

High Quality

⽉明かり程度の明るさでも使⽤できる
⾼感度カメラが、暗い場所でも鮮明映像を
映し出します。

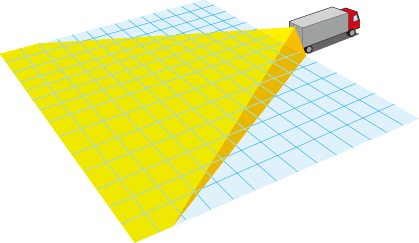

左右も上下も広い視界

Wide View

左右はもちろん、
上下⽅向もクリアに⾒渡せるワイドビュー。
広⾓カメラで、⼿前から遠⽅まで的確に把握できます。

LEDバックライト

Long Life

⻑寿命LEDバックライトを採⽤し、
液晶パネルの⻑寿命化を実現。
あわせて⾼画素・⾼輝度・広視野⾓を実現し、
明るく⾒やすい画⾯で安全運転を
⻑期間サポートします。

Point1
状況に合わせて分割表⽰が可能

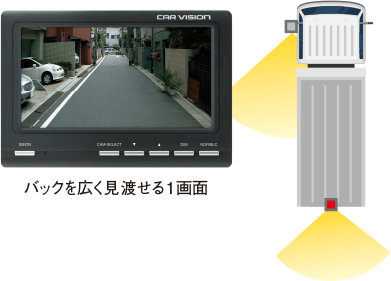

狭いスペースでも安全

両端に障害物がある狭いスペースでも
バックを広く⾒渡せる
1画⾯表⽰で安全に駐⾞できます。

左折時の死⾓をカバー

左サイドの死⾓もひと⽬で確認できる
2分割ビュー対応。
更にウィンカーで⾃動切り替え可能も可能です。

Point2
様々な状況に対応する柔軟性
前⽅確認にも便利

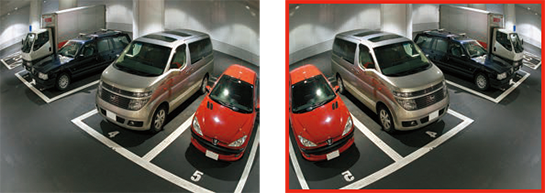

正像／鏡像切替

取付位置に応じて正像/鏡像の切替えが
必要な場合も安⼼。
後⽅や前⽅、側⾯、⾞内など各々の
位置に応じた安全確認ができます。
（※モニターにて切換えを行います。）

左右の確認も可能

複数台のカメラ接続

カラーLCDモニターは
最⼤4台のカメラを接続可能。
⾞両後⽅だけでなく、側⾯や庫内など、
様々な箇所に取り付けたカメラの
映像を確認できます。

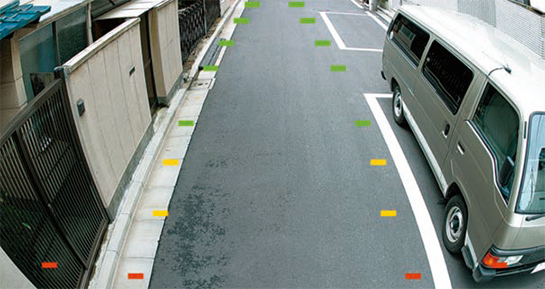

後⽅確認をサポート

距離マークを表⽰

⼿前から0m、1m、2m、3m、5m、7m、
10m、15m地点の距離マークを表⽰。

Point3
特殊車両など様々な⾞種で対応可能

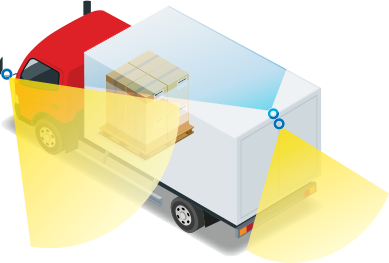

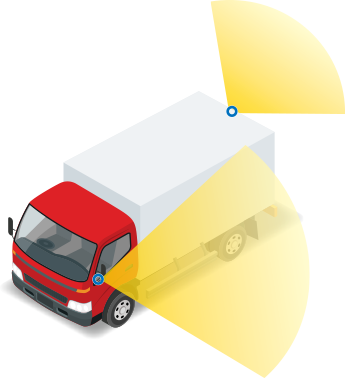

箱型トラック

コンパクトな筐体でサイドミラーに取付可能。
⾞幅規制もクリアです。

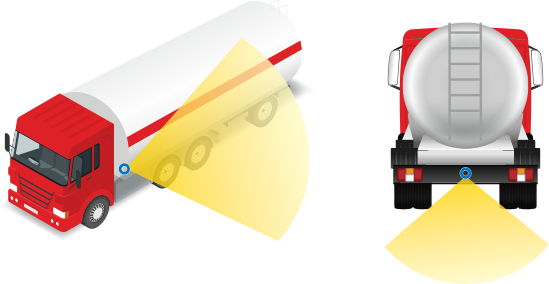

タンクローリー

タンク下部に取り付ければ、⾞体の動きに合わせて
死⾓の状況を的確に把握できます。

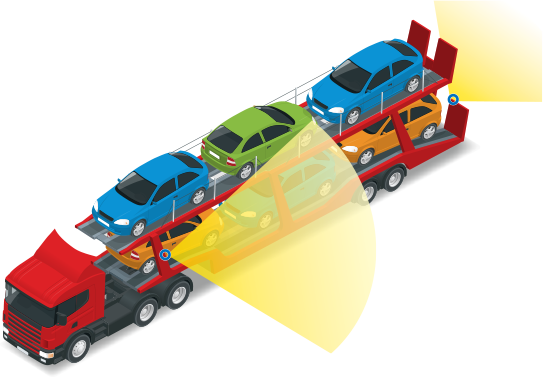

トレーラー（キャリア）車

トレーラー側に取り付け可能。
⾞体の動きに合わせて死⾓の状況を
的確に把握できます。

庫内管理にも使えます

後⽅・庫内の映像を分割表⽰する事により、
安全確認と庫内確認が同時に可能。

Point4
後方確認に対応したシンプル構成も可能

システム構成例
拡大
  • ※1天吊金具のほかに車種ごとにアタッチメントが必要
参考いすゞ（エルフ：標準キャブ：2004年5月～）の場合
①モニター 6.1型モニター CM6010R × 1 45,000円
②モニター取付機器 天吊金具 K7210R × 1 8,800円
車種別アタッチメント
（エルフ：標準キャブ用）		 K7225R × 1 2,200円
③カメラ 小型カメラ C5000R × 1 38,000円
④専用ケーブル 専用ケーブル（15m） W3015R × 1 10,000円
〈参考〉合計 104,000円（税別・取付費別）
  • ※上記は参考価格となります。車種によりアタッチメント・ケーブルの変更、延長ケーブル等が必要になる場合があります。

製品ラインアップ

カメラ[CMOSタイプ]

鮮明なカラー映像で撮影。選べる3タイプ。

専用モニターだけでなく、
お手持ちのカーナビのモニターにも接続できます。(専用のパワーアダプタ(P-0400/P0400R)が必要)

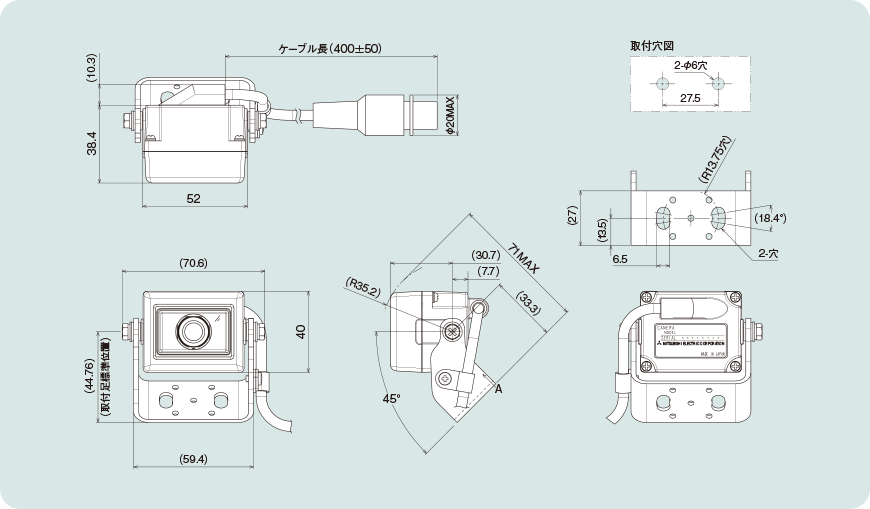

C5000R 様々な用途、車種に対応可能な小型カメラ。

撮像素子 1/3.2型カラーCMOS（1,282H×486V）
レンズ f=2.1mm　F=2.0
画角 水平：約119°　垂直：約90°
外形寸法 52(W）×40（H）×38.4（D）mm（本体のみ）
使用照度 0.5lx～100,000lx
質量 約135ｇ（本体のみ）
耐振性 JIS D 1601 110m/s2 5～100Hz
耐水性 JIS D 0203（ただし高圧洗浄 最大14.7MPa）
使用保証温度 －10℃～＋55℃
本体色 ミディアムメタリックグレー
希望小売価格 38,000円(税別・工事費別)
※正像／鏡像出力切替機能はありません
拡大

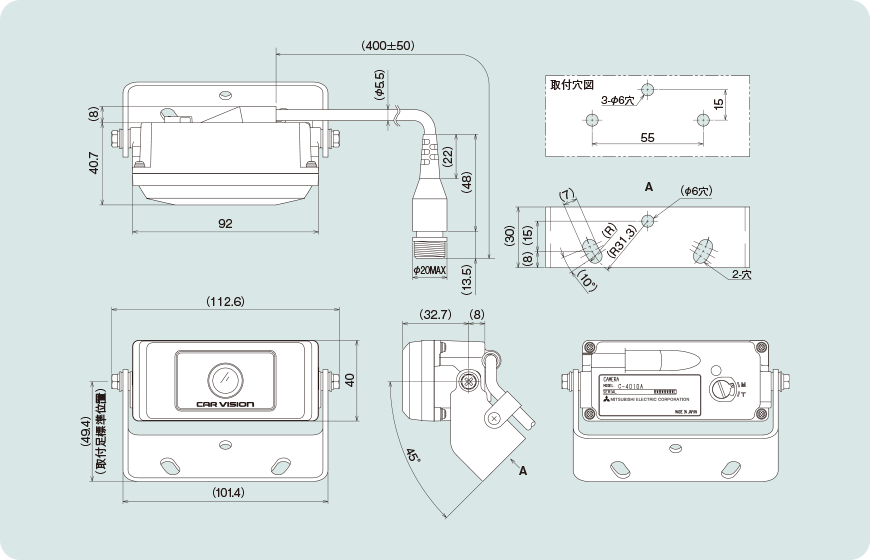

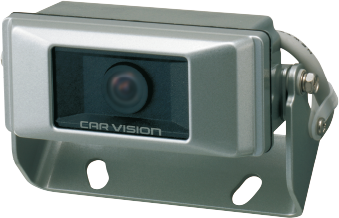

C4010R

lineup2

撮像素子 1/3.2型カラーCMOS（1,282H×486V）
レンズ f=2.0mm　F=2.0
画角 水平：約124°　垂直：約94°
外形寸法 92（W）×40（H）×40.7（D）mm
使用照度 0.5lx～100,000lx
質量 約175g（本体のみ）
耐振性 JIS D 1601 110m/s2 5～100Hz
耐水性 JIS D 0203（ただし高圧洗浄最大14.7MPa）
使用保証温度 －10℃～＋55℃
本体色 ミディアムメタリックグレー
希望小売価格 41,800円(税別・工事費別)
※正像／鏡像出力切替機能はありません
拡大

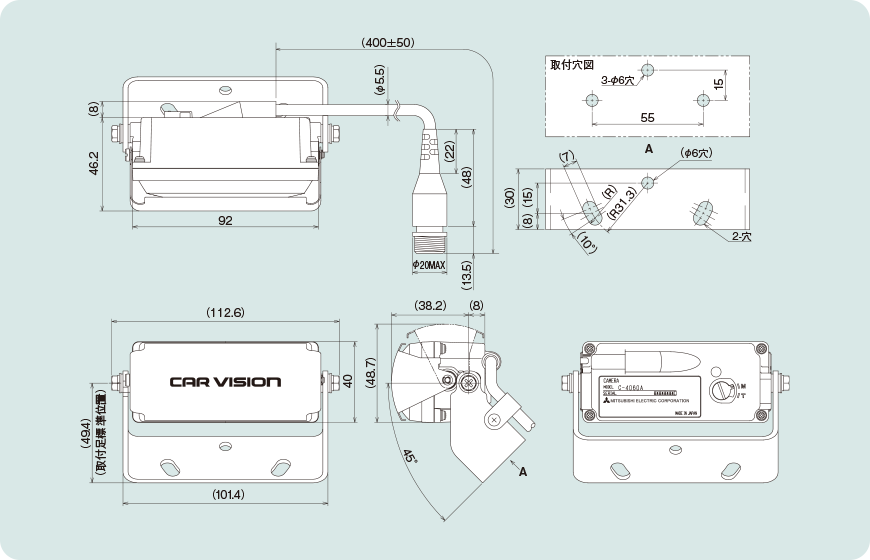

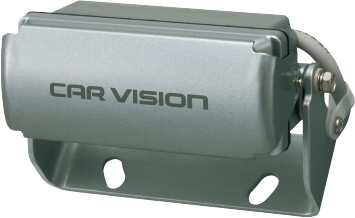

C4060R レンズ前面に防護シャッターを採用。

撮像素子 1/3.2型カラーCMOS（1,282H×486V）
レンズ f=2.0mm　F=2.0
画角 水平：約124°　垂直：約94°
外形寸法 92（W）×40（H）×46.2（D）mm
使用照度 0.5lx～100,000lx
質量 約220g（本体のみ）
耐振性 JIS D 1601 110m/s2 5～100Hz
耐水性 JIS D 0203（ただし高圧洗浄 最大14.7MPa）
使用保証温度 －10℃～＋55℃
本体色 ミディアムメタリックグレー
希望小売価格 51,800円(税別・工事費別)
※正像／鏡像出力切替機能はありません
拡大

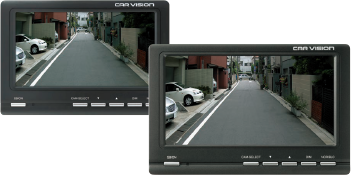

LCDカラーモニター

高精細ワイド液で、昼夜を問わず快適映像。

輝度補正、複数カメラの接続・切替、遠近感をつかみやすい距離マーク表示など、充実した機能を搭載しています。

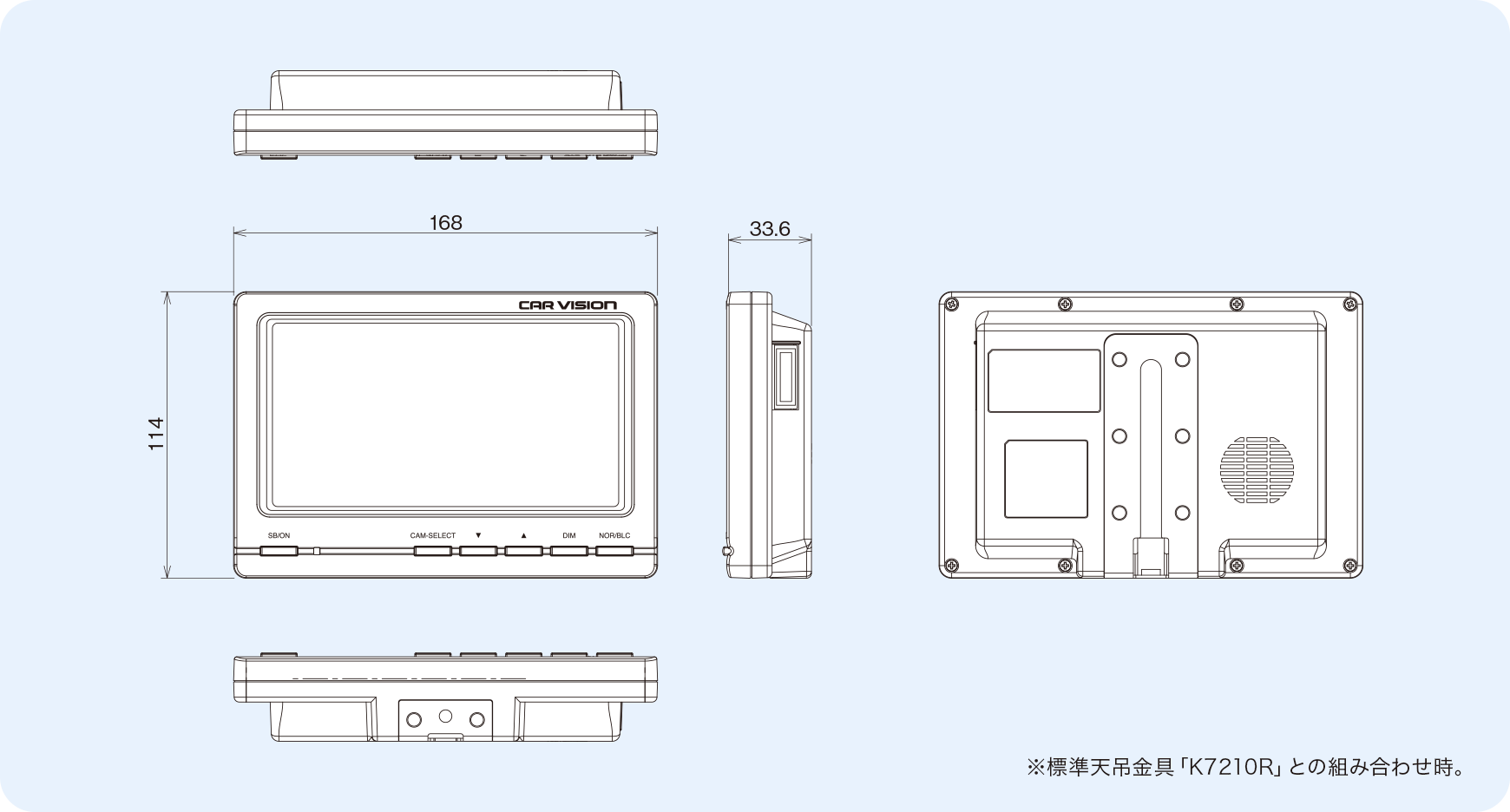

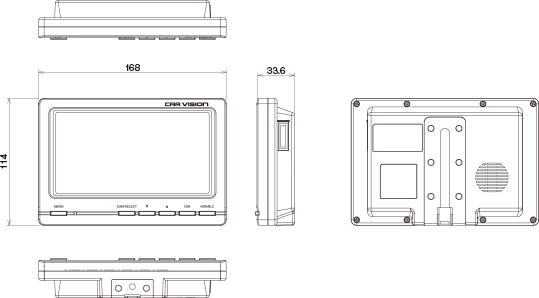

6.1型 CM6010R/CM6020R 最大3台のカメラに対応

入力信号 NTSC/PAL（自動切替）
表示素子 6.1型ワイドTFT LCD（16：9）
カメラ接続台数 CM6010R：最大1台
CM6020R：最大2台/外部映像入力×1
電源 DC12/24V共用
外形寸法 168（W）×114（H）×33.6（D）mm
（ボタン・突起物含まず）
質量 CM6010R：340g以下（本体のみ）
CM6020R：350g以下（本体のみ）
耐振性 JIS D 1601　45m/s2 5〜100Hz
使用保証温度 0 ℃〜＋50 ℃（ただし結露なきこと）
本体色 ダークメタリックグレー
同梱付属品 専用ケーブル×１、取扱説明書×１
希望小売価格 CM6010R：45,000円(税別・工事費別)
CM6020R：48,000円(税別・工事費別)

※標準天吊金具「K7210R」との組み合わせ時。

拡大

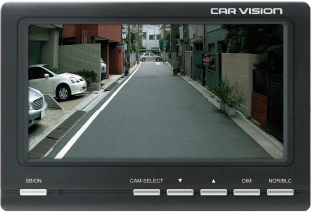

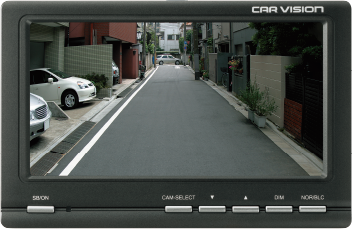

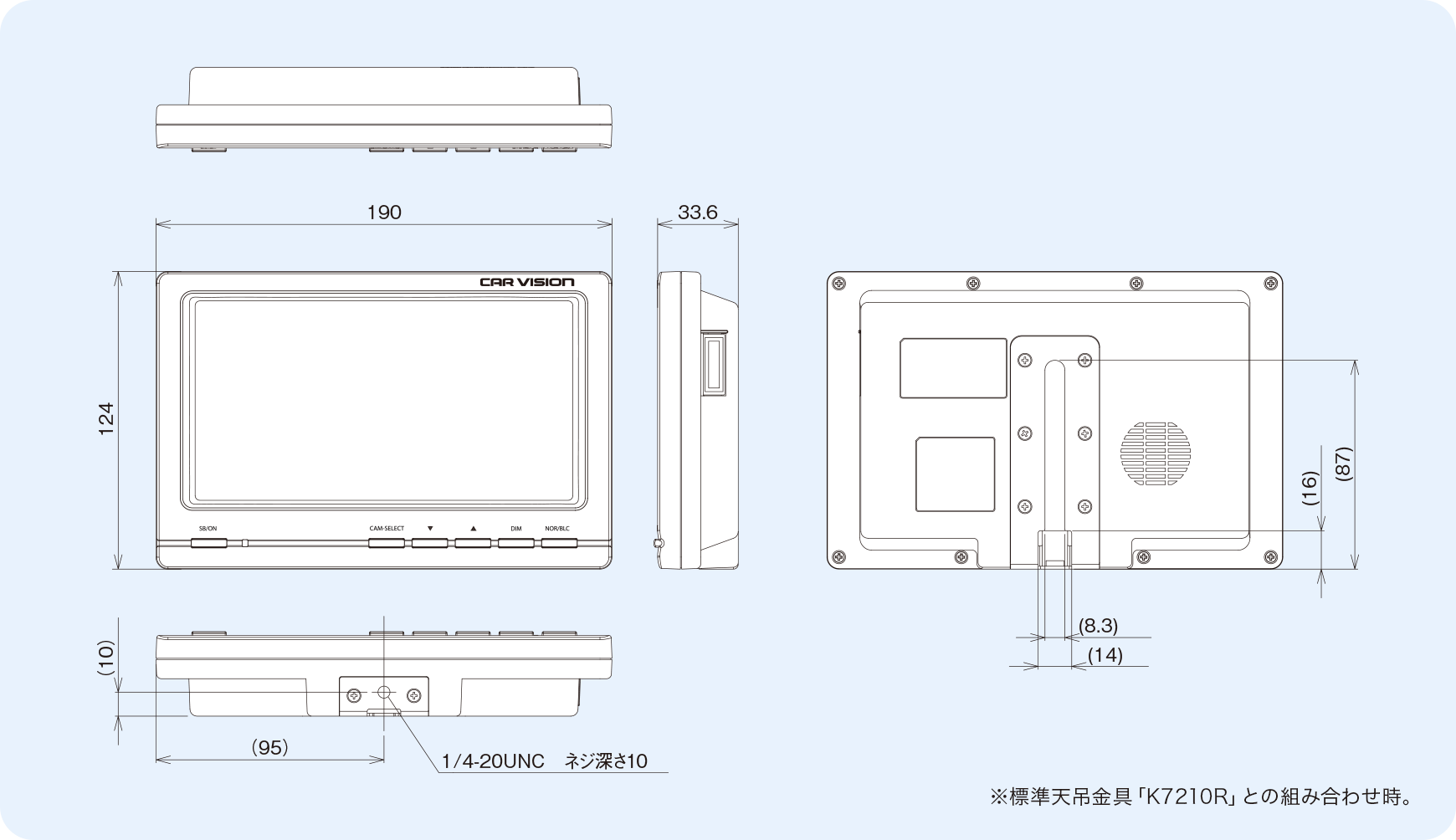

7.0型 CM7220R/CM7230R 最大4台のカメラに対応

入力信号 NTSC/PAL（自動切替）
表示素子 7.0型ワイドTFT LCD（16：9）
カメラ接続台数
CM7220R：最大1台
CM7230R：最大4台
電源 DC12/24V共用
外形寸法 190（W）×124（H）×33.6（D）mm
（ボタン・突起物含まず）
質量 390g以下（本体のみ）
耐振性 JIS D 1601　45m/s2 5〜100Hz
使用保証温度 0 ℃〜＋50 ℃（ただし結露なきこと）
本体色 ダークメタリックグレー
同梱付属品 専用ケーブル×１、取扱説明書×１
希望小売価格 CM7220R：56,000円(税別・工事費別)
CM7230R：64,000円(税別・工事費別)

※標準天吊金具「K7210R」との組み合わせ時。

拡大

「HD CAR VIEW SYSTEM(C-800)」の
カタログ請求・見積もり依頼はこちら

「バックビューシステム（C5000R）」の
カタログ請求・見積もり依頼はこちら

機器構成

  • LCDカラーモニター

    6.1インチ型 ［CM6010R/CM6020R］

    7 インチ型
    ［CM7220R/CM7230R］

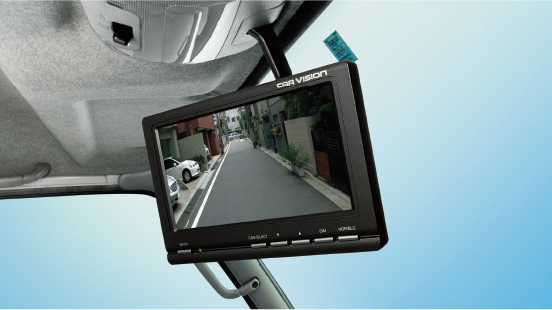

    • モニター取付機器

      標準天吊⾦具
      ［K7210R］
      ※別途、取付用のアタッチメントが車種別に必要となります

    • 標準タイプCMOS
      カラーカメラ

      [C5000R]

  • カービジョン⽤
    カメラケーブル

  • コントロールBOX

    QC-K1601

必要に応じて最適なシステムを
ご提案いたします！

参考いすゞ（エルフ：標準キャブ：2004年5月～）
箱型トラックの場合

A 1画面で切替表示

B 1画面で分割表示

①モニター 7.0型モニター CM7230R
（複数カメラ対応）		 × 1 64,000円 CM7220R × 1 56,000円
②モニター取付機器 天吊金具 K7210R × 1 8,800円 K7210R × 1 8,800円
車種別アタッチメント
（エルフ：標準キャブ用）		 K7225R × 1 2,200円 K7225R × 1 2,200円
③カメラ 小型カメラ（後方用） C5000R × 1 38,000円 C5000R × 1 38,000円
小型カメラ（左側方用） C5000R × 1 38,000円 C5000R × 1 38,000円
④専用ケーブル 専用ケーブル（15m）（後方用） W3015R × 1 10,000円 W3015R × 1 10,000円
専用ケーブル（8m）（左側方用） W3008R × 1 8,600円 W3008R × 1 8,600円
⑤左側方用カメラ
取付機器		 ミラー取付用金具 K-8513 × 1 5,000円 K-8513 × 1 5,000 円
⑥画面分割機器 分割コントロールボックス ー ー ー QC-K1601 × 1 40,000円
※右記は参考価格となります。車種によりアタッチメント・ケーブルの変更、延長ケーブル等が必要になる場合があります。 〈参考〉
合計 183,800円（税別・取付費別）		 〈参考〉
合計 183,800円（税別・取付費別）

参考日野（プロフィア：2003年11月～）
トレーラー（キャリアカー）の場合

A 1画面で切替表示

B 1画面で分割表示

①モニター 7.0型モニター CM7230R
（複数カメラ対応）		 × 1 64,000円 CM7220R × 1 56,000円
②モニター取付機器 天吊金具 K7210R × 1 8,800円 K7210R × 1 8,800円
車種別アタッチメント
（プロフィア用）		 K7235R × 1 2,200円 K7235R × 1 2,200円
③カメラ 小型カメラ（後方用） C5000R × 1 38,000円 C5000R × 1 38,000円
小型カメラ（左側方用） C5000R × 1 38,000円 C5000R × 1 38,000円
④専用ケーブル トレーラージョイントケーブル（後方用） W1220R × 1 50,000円 W1220R × 1 50,000円
専用ケーブル（8m）（左側方用） W3008R × 1 8,600円 W3008R × 1 8,600円
⑤画面分割機器 分割コントロールボックス ー ー ー QC-K1601 × 1 40,000円
※右記は参考価格となります。車種によりアタッチメント・ケーブルの変更、延長ケーブル等が必要になる場合があります。 〈参考〉
合計 209,600円（税別・取付費別）		 〈参考〉
合計 241,600円（税別・取付費別）

「HD CAR VIEW SYSTEM(C-800)」の
カタログ請求・見積もり依頼はこちら

「バックビューシステム（C5000R）」の
カタログ請求・見積もり依頼はこちら

会社名 株式会社コシダテック　　市販部
住所 東京都港区高輪2-15-21
電話 03-5789-1644
ＦＡＸ 03-5789-1648
ＨＰ https://www.koshida.co.jp/
