トラック輸送事業者の皆様へ TRUCK SONAR トラックソナートラック輸送事業者の皆様へ TRUCK SONAR トラックソナー

トラック⽤後⽅確認センサーは、カメラの死⾓を「⾳」でカバーし、安⼼・安全をサポートします。

超⾳波センサー

バックカメラがあれば安⼼!と
思っていませんか?

  • 実は、4割近くの事業所様が不安を抱えています!実は、4割近くの事業所様が不安を抱えています!

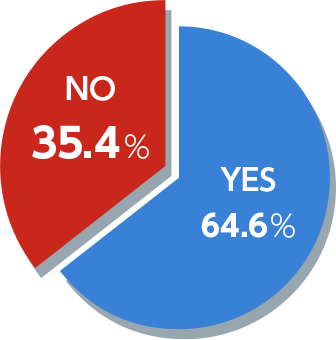

  • NO 35.4% YES64.6%

    バックアイカメラ装着に
    対する満⾜度

    平成24年11⽉「死⾓低減装置に関する調査結果」
    公益財団法⼈ ⽇本⾃動⾞輸送技術協会より抜粋

よくあるトラブル

  • よそ⾒して映像を
    確認していなかった

  • サイドミラーばかり⾒ていて
    後ろの障害物に気づかなかった

  • 周りが暗くてカメラの映像が
    よく⾒えなかった

  • カメラに頼りすぎて
    死⾓に気づかなかった

カメラには映らない死角が存在します!
前方左上 後方左上 後方右上

ちょっとした事故でも大きな影響が!
事故による経営リスク

  • 業務への影響

    • ・警察への出頭や被害者へのお詫びなど事後処理で業務ができない!(当事者・経営者)
    • ・職場全体の雰囲気が低下!従業員はもとより荷主にも重いムードが沈滞します。
    • ・事業者としても⺠事・刑事・⾏政上の法的責任を負うことも!
  • ⼈的・経済的影響

    • ・⾞両修理費の負担。
      また負傷者が発⽣することも。
    • ・被害者に対しての休業補償。死亡事故に発展した場合は多⼤な慰謝料が発⽣。
    • ・次年度以降の⾃動⾞保険料が増加!

トラック用後方確認センサー「トラックソナー」の
カタログ請求・見積もり依頼はこちら

事故防止を徹底したいけど、
どうすれば…

Point1
コシダテックの「トラックソナー」は、
⾳の種類で危険度がわかります!
  • 60cmモード

    障害物検知距離 ブザーパターン
    60cm以上 鳴りません
    60cm~40cm ピッピッ...(やや早い断続音)
    40cm~30cm ピピピ...(早い断続音)
    30cm以内 ピー(連続音)
  • 1mモード

    障害物検知距離 ブザーパターン
    1m以上 鳴りません
    1m~60cm ピッ ピッ(ゆっくりとした断続音)
    60cm~40cm ピッピッ...(やや早い断続音)
    40cm~30cm ピピピ...(早い断続音)
    30cm以内 ピー(連続音)
Point2

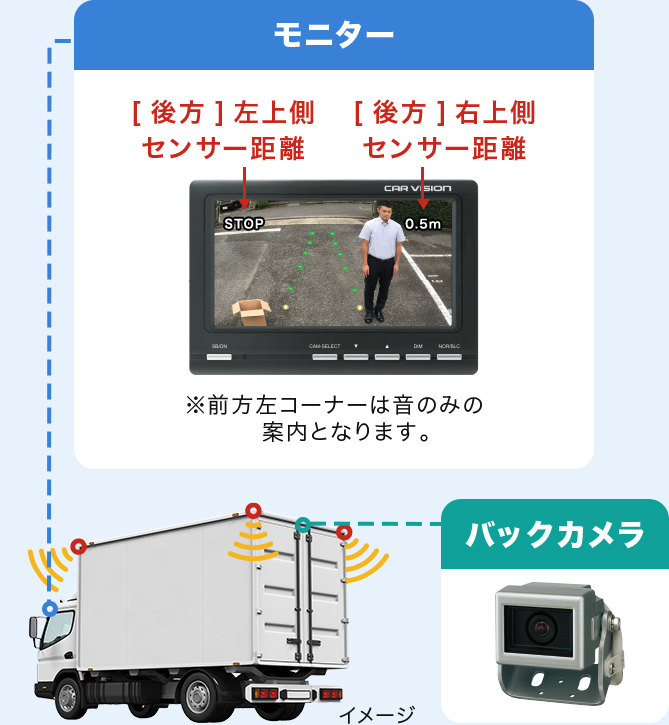

更にCAR VISIONとの連動で
モニターに障害物までの距離を表⽰!
モニター [後方]左上側センサー距離 [後方]右上側センサー距離 ※前方左コーナーは音のみの案内となります。イメージ バックカメラモニター [後方]左上側センサー距離 [後方]右上側センサー距離 ※前方左コーナーは音のみの案内となります。イメージ バックカメラ

コシダテック「トラックソナー
システムは、
視覚と聴覚で安⼼、
安全を
より強⼒にサポートします。

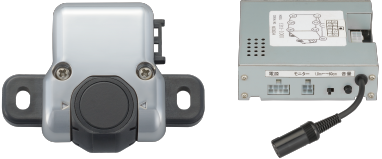

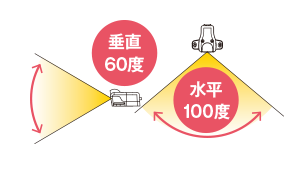

  • SENSOR

    垂直60度 水平100度

    コンパクトなのに
    広範囲をカバー!

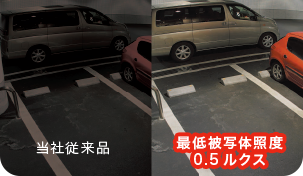

  • CAMERA

    当社従来品 最低被写体照度0.5ルクス

    暗いところでも
    クッキリ明るい映像!

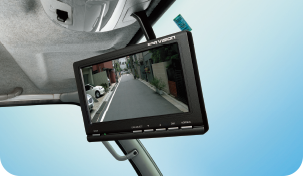

  • MONITOR

    長寿命LEDバックライト
    搭載で⻑寿命!

備えあれば憂いなし!
安全対策上のメリット

  • 法的責任(企業責任)の
    遂⾏

    事業者としての法的責任を
    果たすことになります。

  • 義務ではなく、
    愛情

    従業員を守ることは業務への
    モチベーション向上につながります。

  • 不測の⽀出やトラブルから
    会社を守ります

    本来業務に専念することができ、
    業務の効率もアップ!

トラック用後方確認センサー「トラックソナー」の
カタログ請求・見積もり依頼はこちら

機器構成

  • トラックソナー
    (本体・センサーケーブル・制御装置)

    [E213-FA00(3点)]
    [E213-LA00(4点)]

    • 標準タイプCMOS
      カラーカメラ

      [C5000R]

    • カービジョン⽤
      カメラケーブル

  • LCDカラーモニター

    • 6.1インチ型
      [CM6010R/
      CM6020R]

    • 7インチ型
      [CM7220R/
      CM7230R]

    • モニター取付機器

      標準天吊⾦具
      [K7210R]

システム構成例

運転席からの死角をバランスよくカバーする 3点センサー

参考いすゞ(エルフ:標準キャブ:2004年5月~)の場合
①モニター 6.1型モニター CM6010R × 1 45,000円
②モニター取付機器 天吊金具 K7210R × 1 8,800円
車種別アタッチメント
(エルフ:標準キャブ用)
K7225R × 1 2,200円
③カメラ 小型カメラ C5000R × 1 38,000円
④専用ケーブル 専用ケーブル(15m) W3015R × 1 10,000円
⑤トラックソナー 3点センサー
(後方上部2点・前方左上部1点)セット
E213-FA00 × 1 79,800円
※右記は参考価格となります。車種によりアタッチメント・ケーブルの変更、延長ケーブル等が必要になる場合があります。 〈参考〉
合計 183,800円(税別・取付費別)

床にも障害物が多い構内での
車庫入れに便利な後方 4点センサー

日野(デュトロ:ルームミラー・ランプ分離型:2011年8月〜)の場合
①モニター 6.1型モニター CM6010R × 1 45,000円
②モニター取付機器 天吊金具 K7210R × 1 8,800円
車 種 別アタッチメント
(デュトロ:ルームミラー・ランプ分離型用)
K7235R × 1 2,200円
③カメラ 小型カメラ C5000R × 1 38,000円
④専用ケーブル 専用ケーブル(15m) W3015R × 1 10,000円
⑤トラックソナー 4 点センサー
(後方上部2点・後方下部2点)セット
E213-LA00 × 1 84,800円
※右記は参考価格となります。車種によりアタッチメント・ケーブルの変更、延長ケーブル等が必要になる場合があります。 〈参考〉
合計 188,800円(税別・取付費別)

トラック用後方確認センサー「トラックソナー」の
カタログ請求・見積もり依頼はこちら

会社名 株式会社コシダテック  市販部
住所 東京都港区高輪2-15-21
電話 03-5789-1644
FAX 03-5789-1648
HP https://www.koshida.co.jp/
