トラック輸送事業者の皆様へ SIDE & BACK VIEW SYSTEM サイド&バックビューシステム 死⾓を視界に変えるトラック⽤「左側⽅・後⽅確認」カメラシステムで死⾓ゼロへ

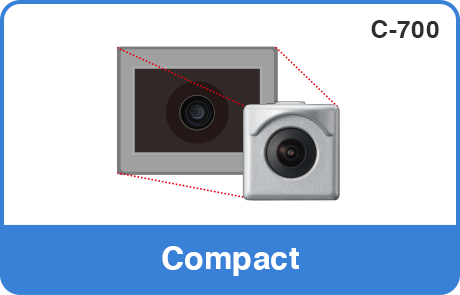

カメラは、従来品⽐約45%の
コンパクトサイズに!

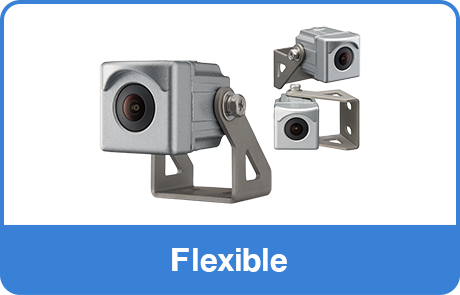

さらに専⽤のフレキシブルブラケットを活⽤することで、
取り付け可能範囲が広がりました。

特殊⾞両など様々な⾞種で対応可能

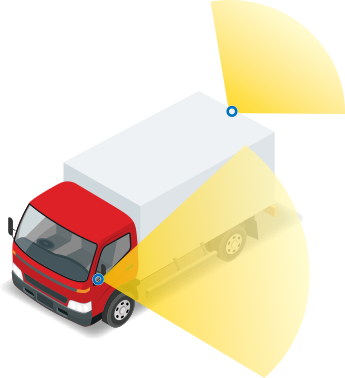

箱型トラック

コンパクトな筐体でサイドミラーに取付可能。
⾞幅規制もクリアです。

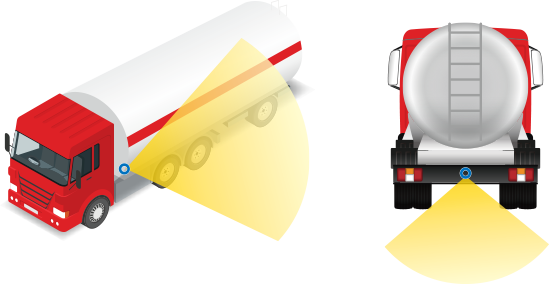

タンクローリー

タンク下部に取り付ければ、⾞体の動きに合わせて
死⾓の状況を的確に把握できます。

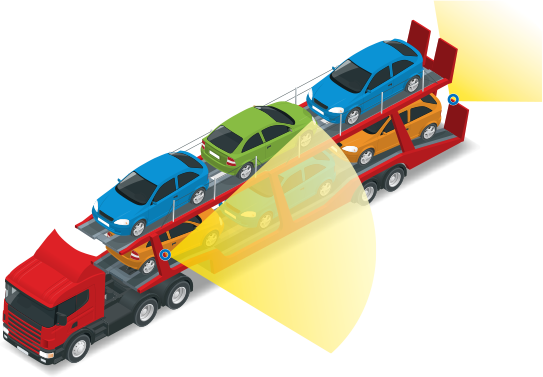

トレーラー(キャリア)車

トレーラー側に取り付け可能。
⾞体の動きに合わせて死⾓の状況を
的確に把握できます。

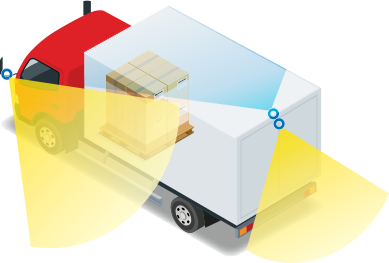

庫内管理にも使えます

後⽅・庫内の映像を分割表⽰する事により、
安全確認と庫内確認が同時に可能。

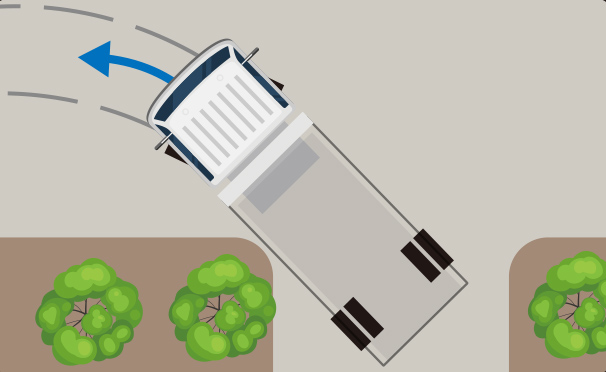

左(左側⽅〜左後⽅)が
死⾓になって起こる事故

  • 内輪差による
    巻き込み事故

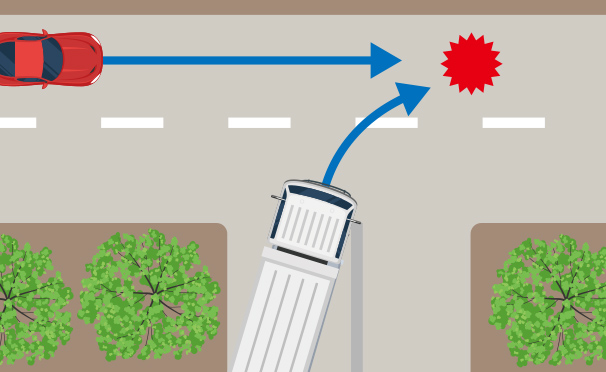

  • 右折時に左⽅より
    ⾼速で接近する
    ⾞両との事故

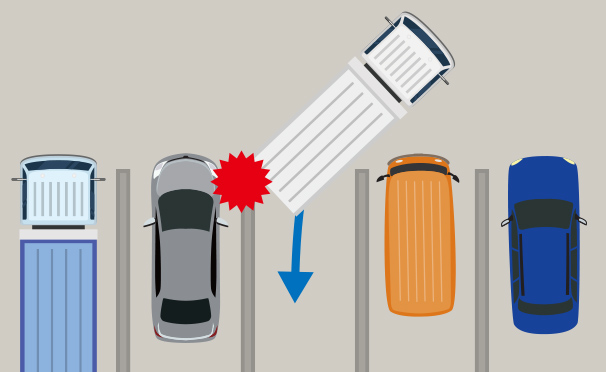

  • 後退時に⾞体左端に
    接触する事故

トラックの運転席からは⾞体の左側⽅〜左後⽅が確実な死⾓となり⾛⾏中に起こる多くの事故の原因となっています。

ちょっとした事故でも大きな影響が!
事故による経営リスク

  • 業務への影響

    • ・警察への出頭や被害者へのお詫びなど事後処理で業務ができない!(当事者・経営者)
    • ・職場全体の雰囲気が低下!従業員はもとより荷主にも重いムードが沈滞します。
    • ・事業者としても⺠事・刑事・⾏政上の法的責任を負うことも!
  • ⼈的・経済的影響

    • ・⾞両修理費の負担。
      また負傷者が発⽣することも。
    • ・被害者に対しての休業補償。死亡事故に発展した場合は多⼤な慰謝料が発⽣。
    • ・次年度以降の⾃動⾞保険料が増加!

「サイドビューシステム」の
カタログ請求・見積もり依頼はこちら

「バックビューシステム(C-700)」の
カタログ請求・見積もり依頼はこちら

「バックビューシステム(C5000R)」の
カタログ請求・見積もり依頼はこちら

⾼性能サイドビュー&バックカメラ
⾞両周辺の状況をクリアに把握可能。
危険を未然に察知し、
安全運転を強⼒にサポートします。

イメージ
振動にも⾬にも強い

Tough & Waterproof

アルミダイキャスト製の堅牢なボディに加えて
耐塩害コーティング、防⽔構造を採⽤。
優れた密閉性で⾼圧洗浄や豪⾬もシャットアウトします。

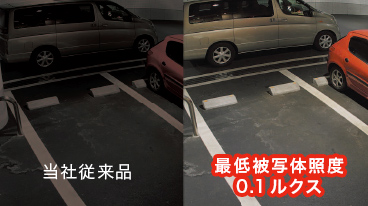

暗い所でもクッキリ⾼感度

High Quality

⽉明かり程度の明るさでも使⽤できる
⾼感度カメラが、暗い場所でも鮮明映像を
映し出します。

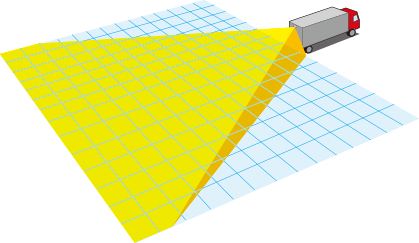

左右も上下も広い視界

Wide View

左右はもちろん、
上下⽅向もクリアに⾒渡せるワイドビュー。
⽔平画⾓最⼤126°、垂直画⾓最⼤95°の広⾓カメラで、
⼿前から遠⽅まで的確に把握できます。

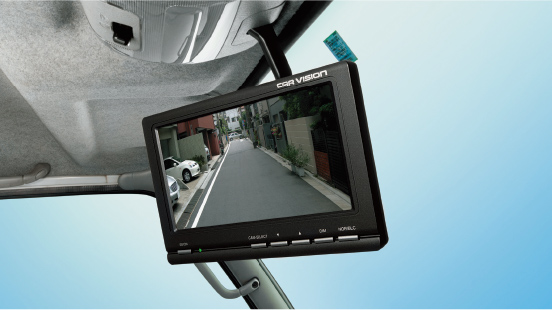

LEDバックライト

Long Life

⻑寿命LEDバックライトを採⽤し、
液晶パネルの⻑寿命化を実現。
あわせて⾼画素・⾼輝度・広視野⾓を実現し、
明るく⾒やすい画⾯で安全運転を
⻑期間サポートします。

Point1
状況に合わせて表示切替が可能

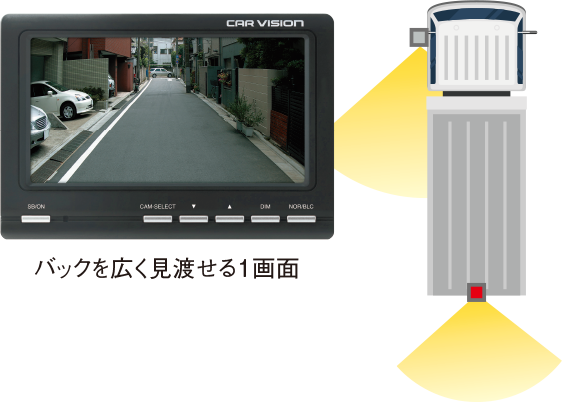

狭いスペースでも安全

両端に障害物がある狭いスペースでも
バックを広く⾒渡せる
表⽰で安全に駐⾞できます。

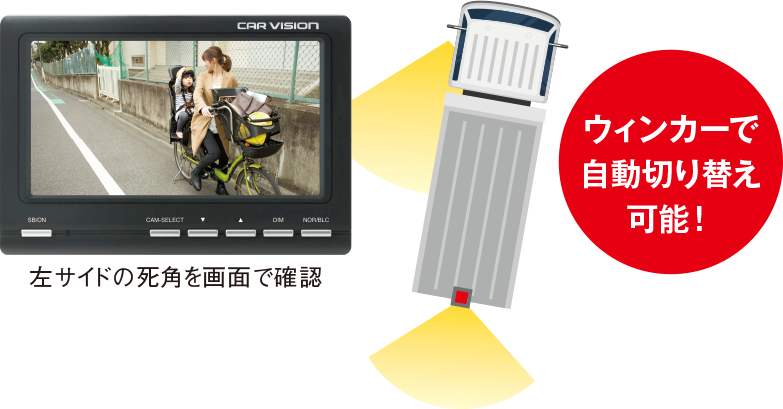

左折時の死⾓をカバー

ウィンカーで⾃動切り替え可能です。

Point2
様々な状況に対応する柔軟性
前⽅確認にも便利

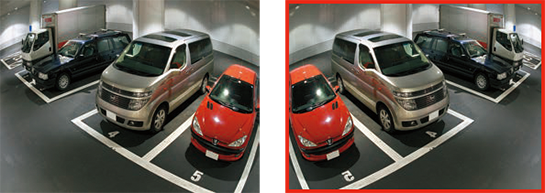

正像/鏡像切替

取付位置に応じて正像/鏡像の切替えが
必要な場合も安⼼。
後⽅や前⽅、側⾯、⾞内など各々の
位置に応じた安全確認ができます。
(※モニターにて切換え)

左右の確認も可能

複数台のカメラ接続

カラーLCDモニターは
最⼤4台のカメラを接続可能。
⾞両後⽅だけでなく、側⾯や庫内など、
様々な箇所に取り付けたカメラの
映像を確認できます。

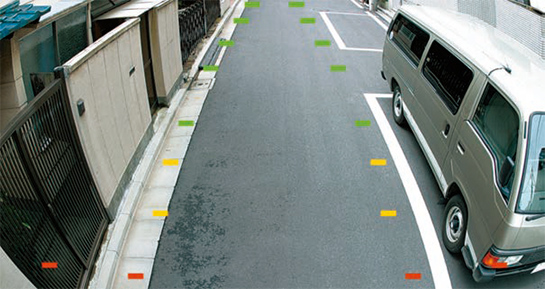

後⽅確認をサポート

距離マークを表⽰

⼿前から0m、1m、2m、3m、5m、7m、
10m、15m地点の距離マークを表⽰。

Point3
フレキシブルブラケットを活⽤した取付例

縦向き

荷台上部や平ボディの
ナンバープレート横に

横向き

サイドミラーや荷台の側面に

天吊り

ナンバープレート上などに

立ち上げ

荷台上部の庇などに

「サイドビューシステム」の
カタログ請求・見積もり依頼はこちら

「バックビューシステム(C-700)」の
カタログ請求・見積もり依頼はこちら

「バックビューシステム(C5000R)」の
カタログ請求・見積もり依頼はこちら

C-700 基本システム構成
イメージ
参考いすゞ(エルフ:標準キャブ:2004年5月~)の場合
①モニター 6.1型モニター CM6010R × 1 45,000円
②モニター取付機器 天吊金具 K7210R × 1 8,800円
車種別アタッチメント
(エルフ:標準キャブ用)
K7225R × 1 2,200円
③カメラ 小型カメラ(後方用) C-700 × 1 32,000円
④専用ケーブル 専用ケーブル(15m)(後方用) W3015R × 1 10,000円
〈参考〉合計98,000円(税別・取付費別)

※上記は参考価格となります。車種によりアタッチメント・ケーブルの変更、延長ケーブル等が必要になる場合があります。

小型CMOSカラーカメラ C-700 希望小売価格:32,000円(税別・工事費別)

撮像素子 1/3.2型カラーCMOS(1,297H×977V)
有効画素数 約61万画素(1,280H×480V)
レンズ F=2.5 f=2.1mm
画角 水平:約126° 垂直:約95 °

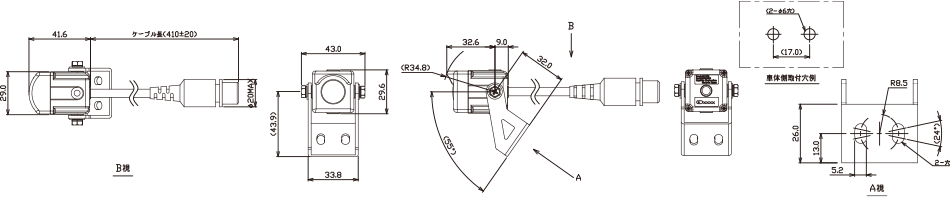

外形寸法 29.6(W)×29.6(H)×41.1(D)mm(本体のみ)
使用照度 0.1 lx〜100,000 lx
質量 約120g(本体のみ)
耐振性 JIS D 1601 110m/S2 5〜100Hz(10.2G)
耐水性 IP69K(高圧洗浄 最大14.7MPa対応)
使用保証温度 -30℃〜+70℃
本体色 メタリックグレー
イメージ
拡大

「サイドビューシステム」の
カタログ請求・見積もり依頼はこちら

「バックビューシステム(C-700)」の
カタログ請求・見積もり依頼はこちら

「バックビューシステム(C5000R)」の
カタログ請求・見積もり依頼はこちら
